Шпулярники служат для подачи материала в нитепропитывающие тракты станков с заданным предварительным натяжением.


Мы предлагаем 3 основных модификации шпулярников для ровинга.

1. Шпулярник для стеклянного, базальтового и арамидного (органического) ровинга. Противоинерционное подтормаживание осуществляется с помощью магнитодинамического тормоза в диапазоне 0.05 – 2000 грамм на каждую шпулю. Предварительное натяжение на выходе шпулярника создается с помощью металлокерамических подтормаживателей с регулируемым усилием прижима дисков. Индексы данных шпулярников ШВР-хх или ШВР-ххУ (модификация для использования угольного волокна)

2. Шпулярники с механической системой системой слежения за диаметром шпули и компенсатором провисаний. Данная модель обеспечивает постоянство выходного натяжения за счет системы слежения за диаметром установленной шпули. Чем меньше диаметр, тем меньше воздействие тормозного фрикциона на ведущий вал. Компенсация провисаний осуществляется за счет рычага, выбирающего до 700 мм материала при провисаниях. Индексы данных шпулярников ШВР-ххК или ШВР-ххКУ (модификация для использования угольного волокна)

3. Шпулярники с электронной системой слежения за выходным натяжением представляют собой шпулю, связанную через муфту с валом электромотора, вращающегося в обратном, относительно схода ровинга, направлении. Электромотор управляется частотным приводом в режиме управления по моменту. Задание момента осуществляет программируемый контроллер, сравнивающий заданное натяжение и показание тензометрического датчика.  Натяжение в данном виде шпулярников задается с помощью терминала. Компенсация провисаний так же осуществляется автоматически за счет обратного момента на валу шпули. Индексы данных шпулярников ШВР-ххА или ШВР-ххАУ (модификация для использования угольного волокна)

На шпулярники устанавливаются два вида оправок шпуль для посадки бобин:
- Оптимизированные под стеклянный, базальтовый и органический (арамидный) ровинг с посадочным размером 58 (-1) – 60 (-1) мм.
- Универсальные с особой формой ведущей и ведомой оправок, которые позволяют применять бобины внешней размотки с посадочным диаметром от 45 до 82 мм.


Модели шпулярников:

  • ШВР-2 (У,К,КУ,А,АУ)
  • ШВР-4 (У,К,КУ,А,АУ)
  • ШВР-8 (У,К,КУ,А,АУ)
  • ШВР-10 (У,К,КУ,А,АУ)
  • ШВР-12 (У,К,КУ,А,АУ)
  • ШВР-16 (У,К,КУ,А,АУ)
  • ШВР-20 (У,К,КУ,А,АУ)
  • ШВР-28 (У,К,КУ,А,АУ)

Выходные панели всех шпулярников оснащены керамическими фильерами и узлами выравнивания натяжения.

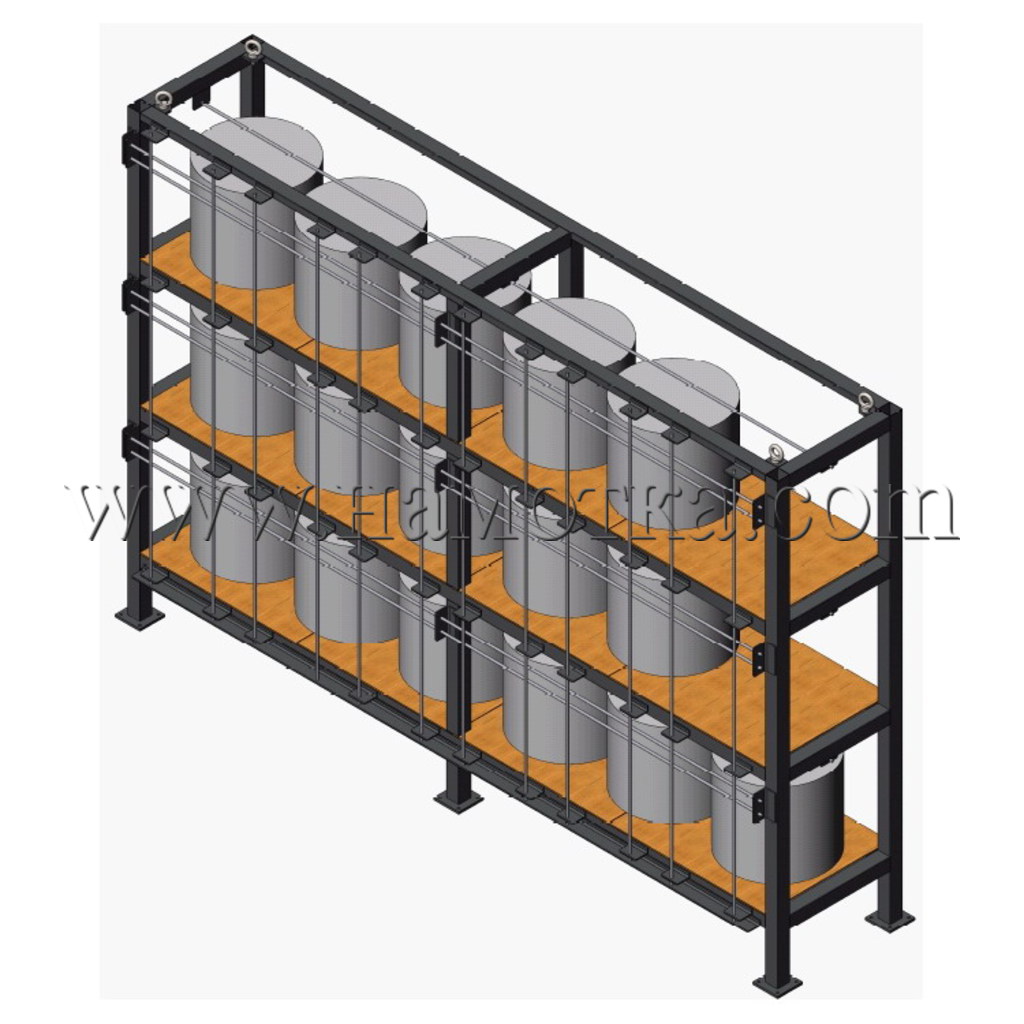

Шпулярники для шпуль внутренней размотки (модельный ряд ШВ) представляют собой ложемент для установки от 8 до 28 бобин внутренней размотки с подтормаживающим устройством на основе керамических дисков и направляющей решетки

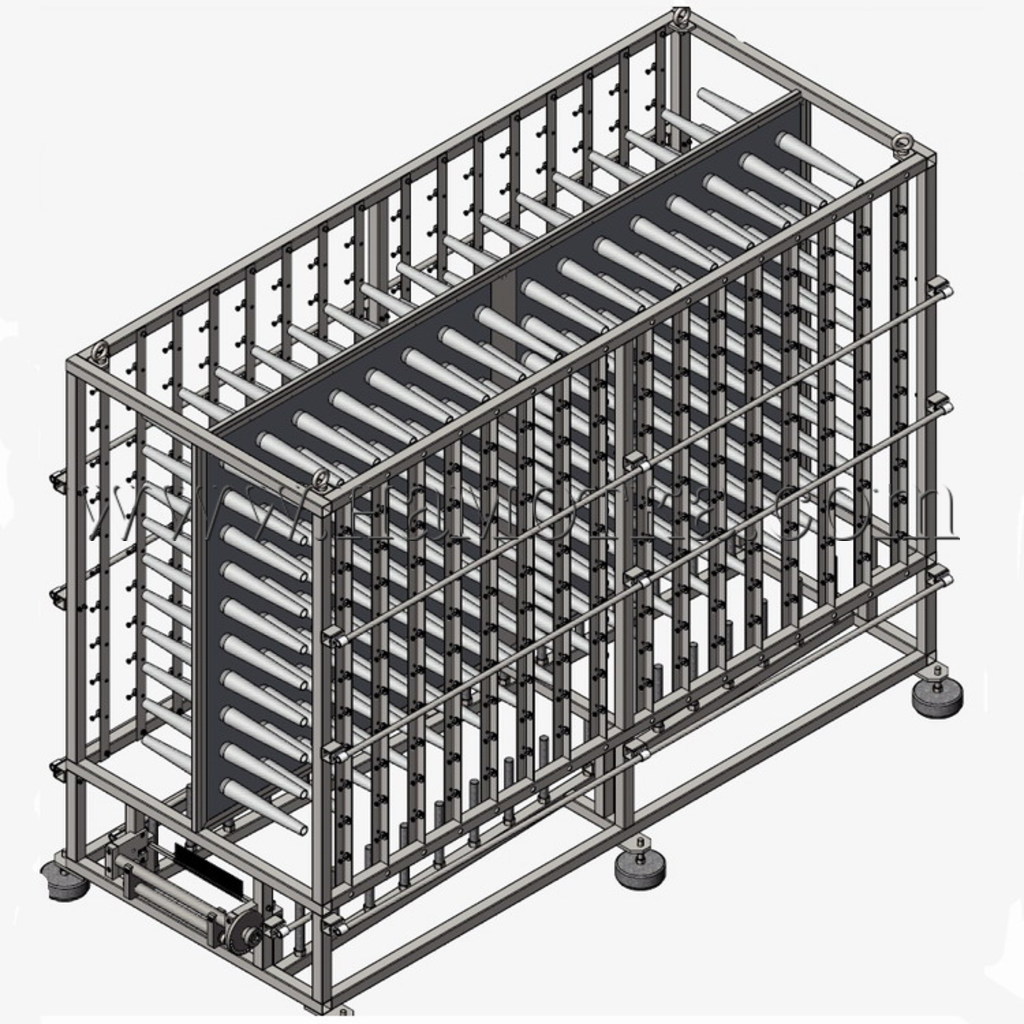

Шпулярник нитяной представляет собой устройство для установки от 50 до 300 картонных бобин с высокомодульным стеклянным волокном. Каждая нить имеет индивидуальный узел подтормаживания и блок направляющих керамических фильер. Выходное устройство тракта в виде регулируемой «восьмерки» устанавливает выходное натяжение со шпулярника и выравнивает разнонатянутость нитей.

Шпулярник внутренней размотки модели ШВ-16

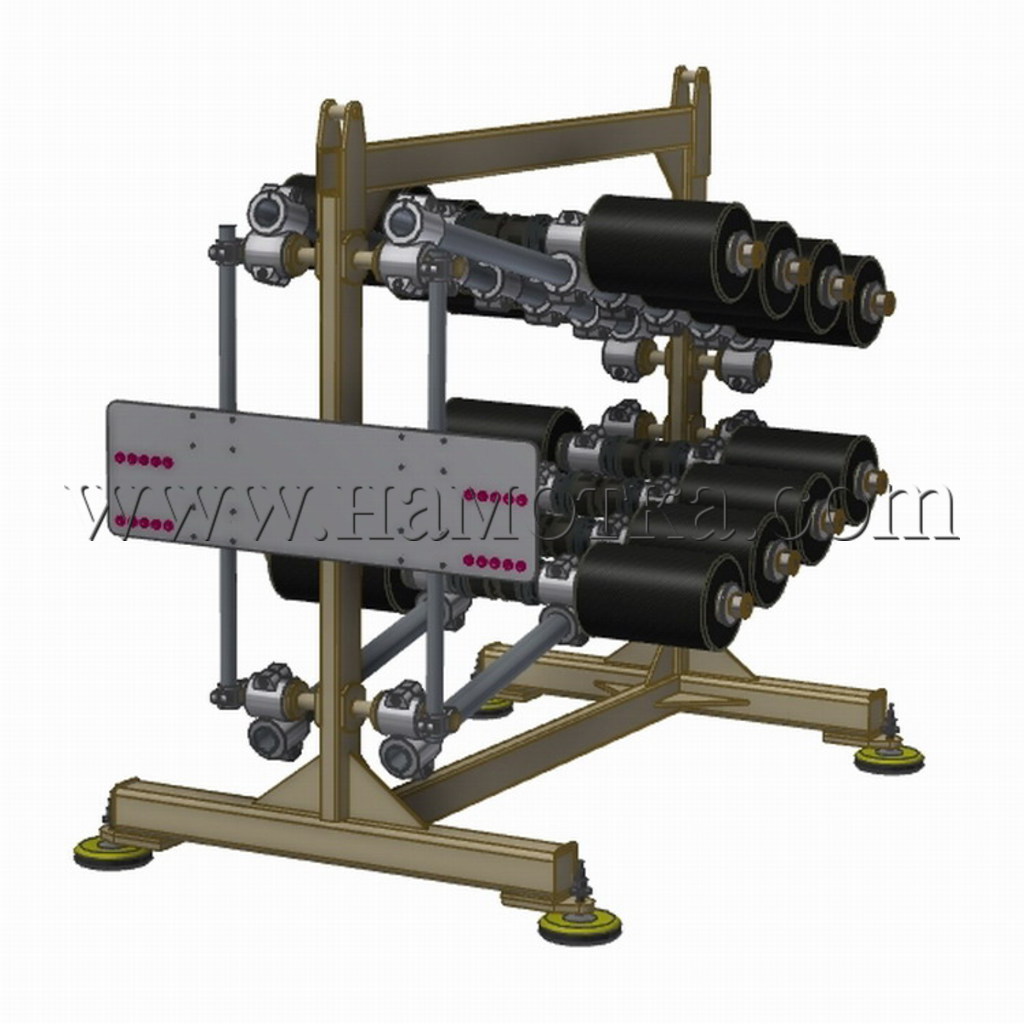

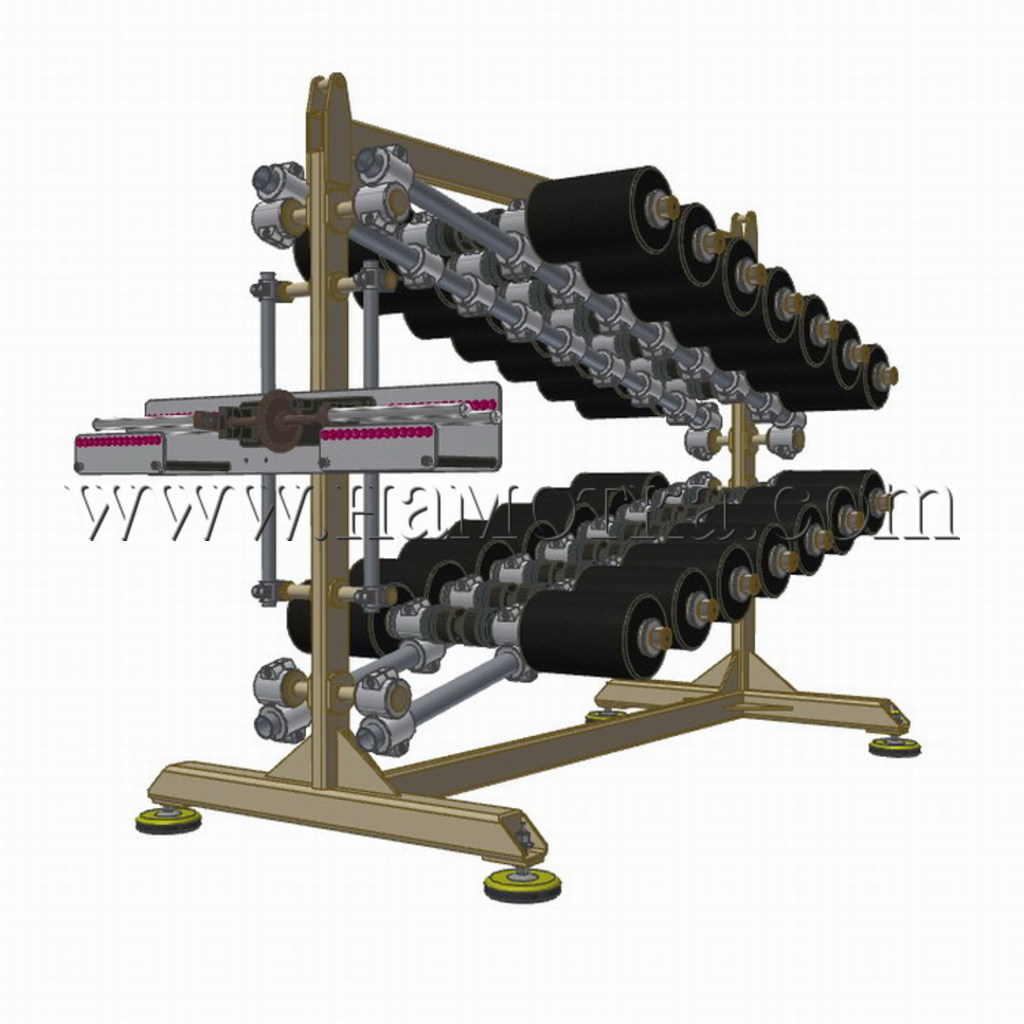

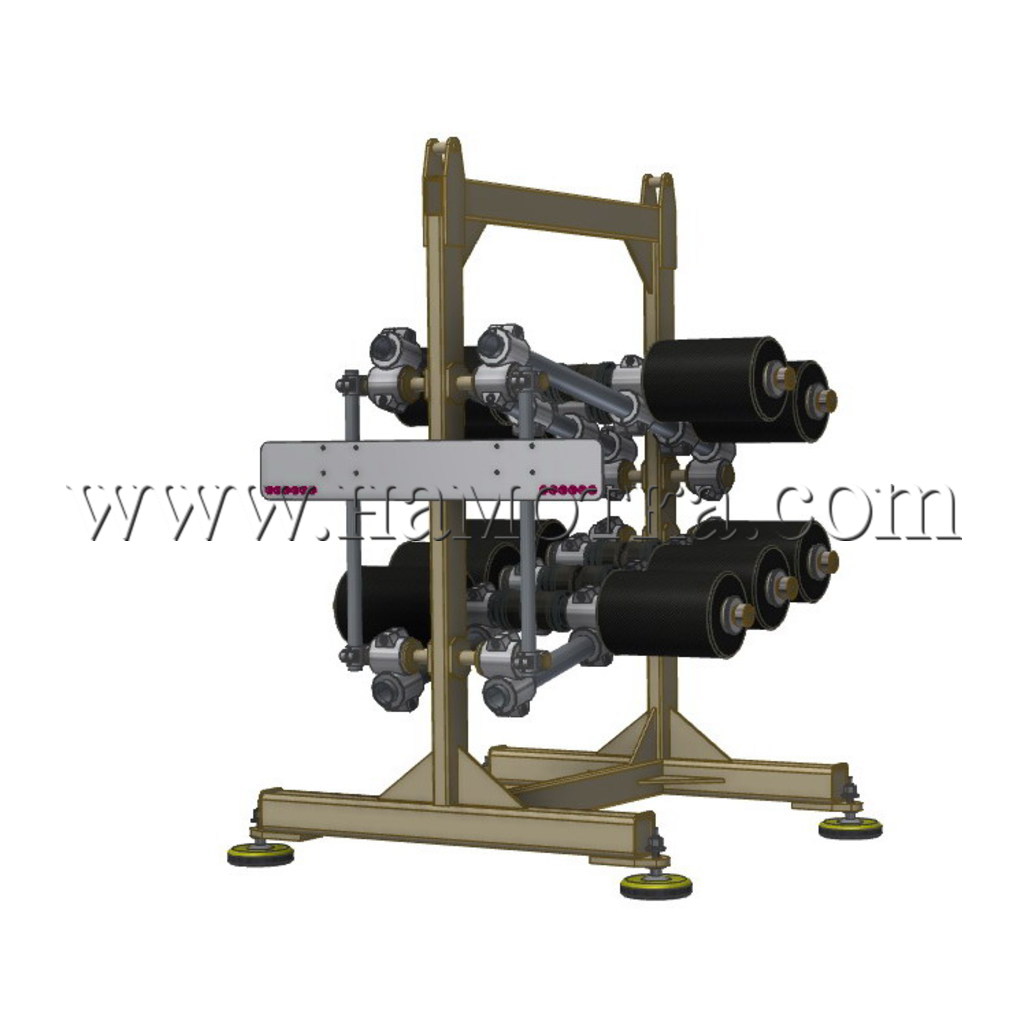

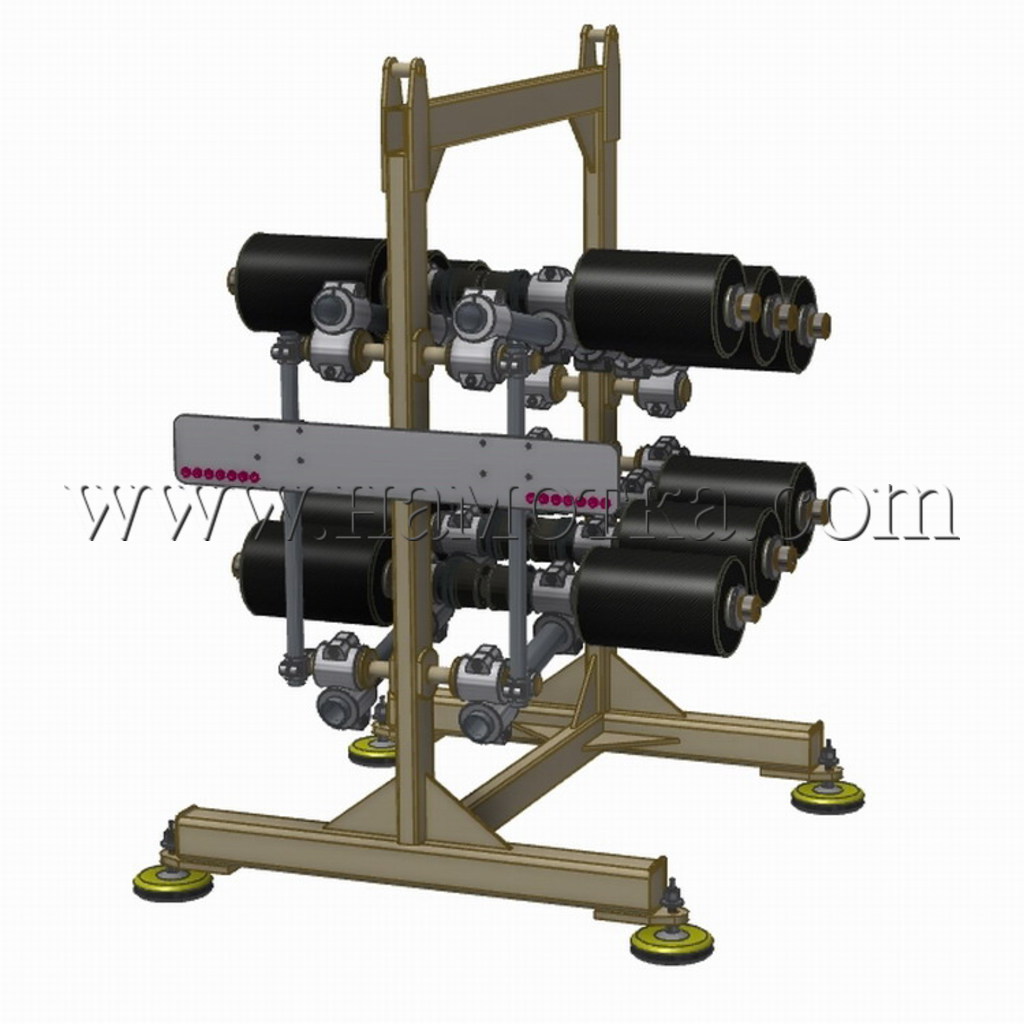

Шпулярники внешней размотки

Шпулярники нитяные
