Специалистами нашей компании успешно проводятся работы по модернизации намоточных станков для производства стеклопластиковых, органопластиковых и углепластиковых изделий (емкостей) большого диаметра производства Коломенского завода тяжелого станкостроения (СНП-2, СНП-5, СНП-7, КУ-301, КУ-319, КУ-421Ф3, КУ-421МФ3, КУ-463Ф3, КУ-479Ф3, КУ-489Ф3), станков среднего размера РПН-600Ф3, РПН-400, РПН-380, РПН-380М, РПН-380К), а так же намоточных станков ф. "Bayer" (WG/WE-100/160, WE-175, WE-220, WE-250, WE-350, WG-500, M-WG-550).

Модернизация включает замену системы ЧПУ (на базе промышленной станции или программируемых контроллерах), приводов, двигателей с изготовлением переходных элементов, разработку и изготовление современных пультов управления, дистанционных постов-дублеров УЧПУ, а так же изготовление принципиально новых узлов и деталей. При необходимости замены, на станки устанавливаются новые нитепропиточные тракты, шпулярники и прочее технологическое оборудование.

После модернизации станки, как правило, обладают гораздо лучшими параметрами, чем старые паспортные. Увеличивается скорость намотки, а благодаря изменениям в компоновке станков, увеличивается максимальная величина натяжения, позволяя расширить номенклатуру выпускаемых изделий.

Силами наших специалистов были модернизированы следующие намоточные станки:

СНП-2Ф3 (ОАО ЦНИИТС, г. Санкт-Петербург)
Установлены новые сервомоторы Omron с максимальной  скоростью вращения 5000 об/мин для увеличения производительности с переходными элементами, шкаф ЧПУ, заменено все электрооборудование, пульты, установлен новый нитепропитывающий тракт и шпулярник.

КУ-479Ф3 (ОАО ЦНИИСМ, г. Хотьково)  - замена старых двигателей постоянного тока на новые сервомоторы Omron, установка новых шкафов управления, ЧПУ, датчиков на щелевую печь, ролики нагрева и прикатки, ванночку связующего, установка тензодатчиков и систем автоматического поддержания натяжения ткани и «мокрого» жгута.

КУ-421МФ3 (ОАО ЦНИИСМ, г. Хотьково) - замена старых двигателей постоянного тока на новые сервомоторы Omron, установка новых шкафов управления, ЧПУ, пультов, кабельных цепей, замена трасс, установка системы автоматического поддержания натяжения  «мокрого» жгута.
.

КУ-421Ф3 (ОАО ЦНИИСМ, г. Хотьково) - замена старых двигателей постоянного тока на новые сервомоторы Omron, установка новых шкафов управления, ЧПУ, пультов, кабельных цепей, замена трасс, установка системы автоматического поддержания натяжения  «мокрого» жгута.

КУ-489Ф3…2 шт. (ОАО ЦНИИСМ, г. Хотьково) замена старых двигателей постоянного тока на новые сервомоторы Omron, установка новых шкафов управления, ЧПУ, пультов, кабельных цепей, замена трасс

КУ-463Ф3 (ФЦДТ Союз), полное восстановление из состояния «металлолома» с изготовлением новых трактов с системами автоматического регулирования натяжения на трактах как «сухой», так и «мокрой» намотки. Изготовление и установка нового шпулярника, раскладчика, роликов нагрева, прикатки и люнетов, самоподдерживающего устройства кабельной цепи и многого другого.

КУ-489Ф3 (ФЦДТ Союз), полное восстановление из состояния «металлолома» с изготовлением нового тракта мокрой намотки, установка системы автоматического регулирования натяжения на трактах как «сухой», так и «мокрой» намотки шпулярника, раскладчика, самоподдерживающего устройства кабельной цепи и пр.

КУ-421M (ФЦДТ Союз) замена старых двигателей постоянного тока на новые сервомоторы Omron, установка новых шкафов управления, ЧПУ, пультов, , замена трасс.

КУ-421 (ФЦДТ Союз) замена старых двигателей постоянного тока на новые сервомоторы Omron, установка новых шкафов управления, ЧПУ, пультов, кабельных цепей, замена трасс, установка системы автоматического поддержания натяжения на «сухом» тракте.

WG-550 (ОАО ЦНИИСМ, г. Хотьково) – пример модернизации, когда из двух намоточных машин, немецкого Bayer WG-550 и советского КУ-463 получили одну высокопроизводительную машину. Взят шпиндельный узел от «немца» и станина каретки вместе с самой кареткой от КУ-463. Таким образом были использованы сильные стороны двух машин, что позволило наматывать на получившемся «гибриде» изделия до 4.5 метров в диаметре и исключить ненадежную работу немецкой каретки на полиуретановых роликах. Так же была произведена замена старых двигателей постоянного тока на новые сервомоторы Omron, установка новых шкафов управления, ЧПУ, пультов, кабельных цепей, замена трасс, установка системы автоматического регулирования натяжения на трактах как «сухой», так и «мокрой» намотки шпулярника.

M-WE-II-350 (ОАО ЦНИИСМ, г. Хотьково)

WE-250 (ОАО ЦНИИСМ, г. Хотьково)

РПН-600Ф3 (ОАО ЦНИИСМ, г. Хотьково) - замена старых двигателей постоянного тока на новые сервомоторы Omron, установка новых шкафов управления, ЧПУ, пультов, кабельных цепей, замена трасс, установка системы автоматического поддержания натяжения  «мокрого» жгута.

РПН-380МФ3 (ЗАО «Сафит», г. Хотьково), восстановление из состояния «только одна старая станина» с установкой нового тракта из резерва, изготовлением  узлов привода 2-х координат.

РПН-400Ф3 (ООО «Спецмаш, г. Хотьково) восстановление из состояния «только одна старая станина» с изготовлением нового тракта, шпулярника, узлов привода 3-х координат.

РПН-380Ф3 (ООО «Композитмаш», г. Краснокамск) – установка шкафа ЧПУ, сервокомплектров и электрооборудования на станок.

Машина пропитки ткани МПТ-3 (ОАО ЦНИИСМ, г. Хотьково) установлены новые асинхронные двигатели в роторную систему разогрева шахт, заменено все электрооборудование, трассы, пульты управления, датчики слежения за кромкой, электромотор с  фотоимпульсным датчиком на узел протяжки ткани.

Машина пропитки ткани МПТ (ФЦДТ Союз) – установка системы плавной регулировки протяжки ткани на основе частотного привода с векторным управлением, нового пульта управления, прокладка новых трасс.

КУ-301 (ОАО ЦНИИСМ, г. Хотьково)

КУ-301 (Сиань, Китай)

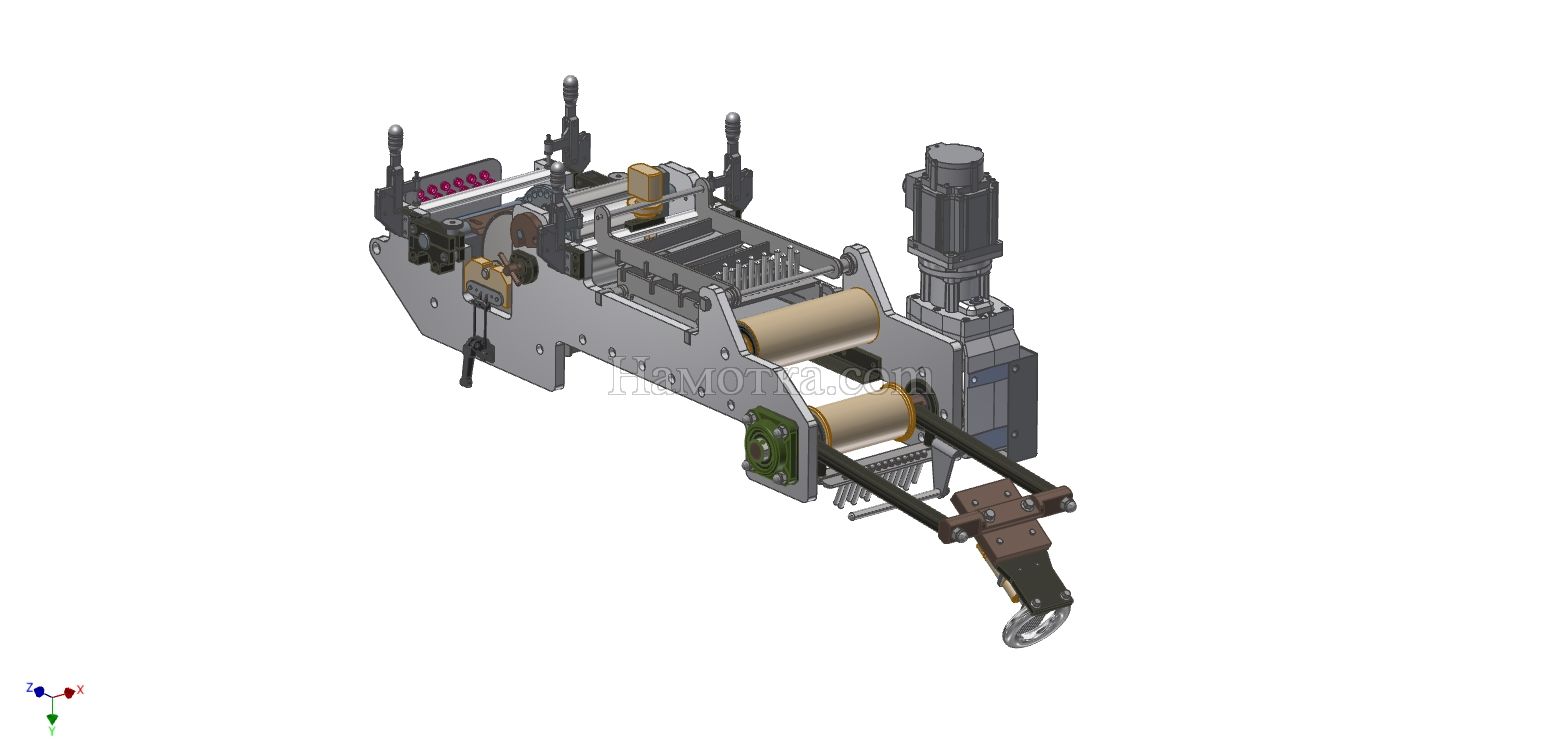

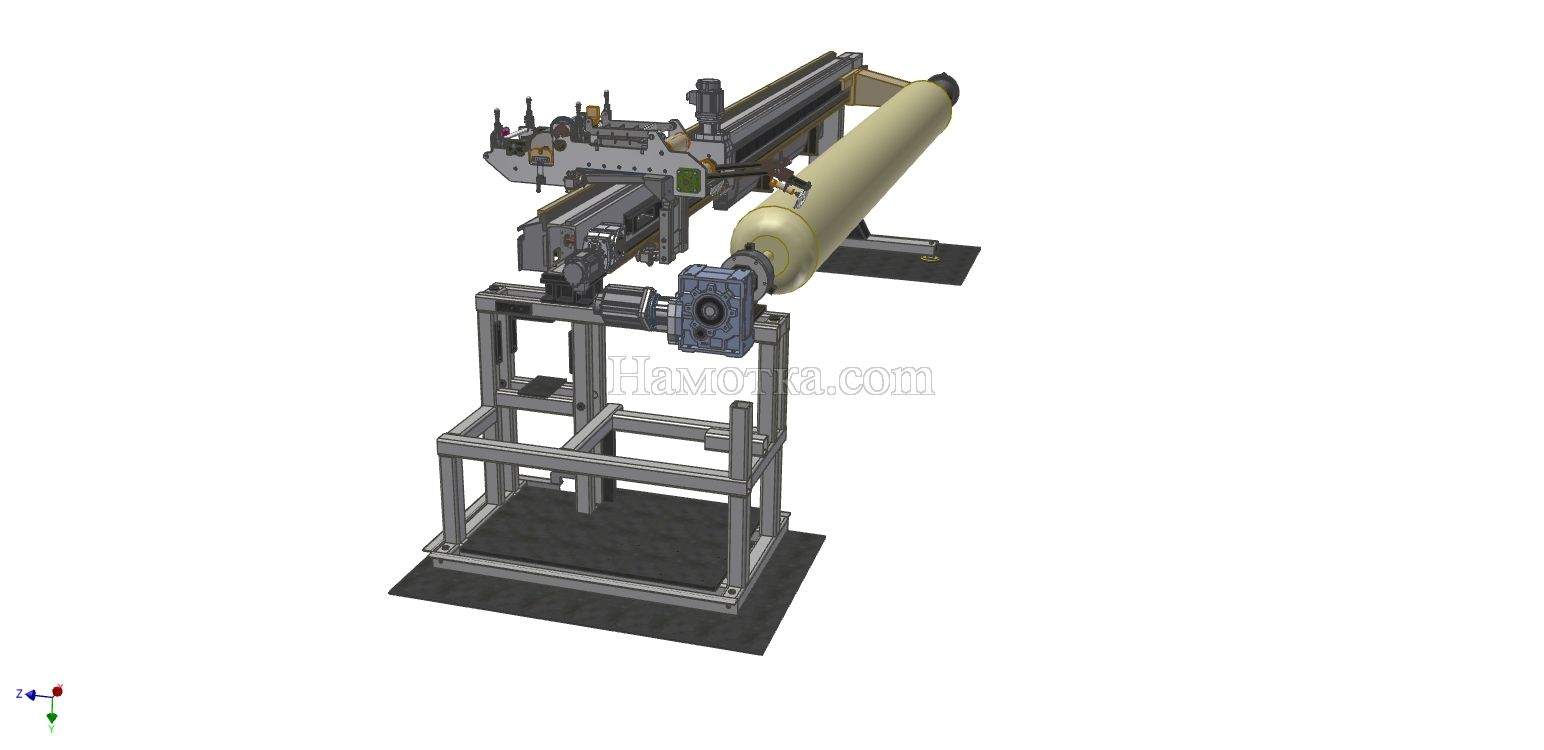

Если у Вас есть станина от старого станка РПН, выпущенная КЗТС или исчезнувшим вместе с СССР заводом г. Фрунзе, мы можем в короткий срок (порядка 35-50 дней) превратить ее в современный 2-х или 3-х координатный  намоточный станок с ЧПУ, установив новый нитепропитывающий тракт, раскладчик, переднюю бабку на основе сервокомплекта и заднюю бабку с центром и люнетом. Так же возможно «возрождение» старых механических станков РПН-380, путем полной модернизации с установкой системы ЧПУ и сервокомплектов или частичной, путем установки программируемого логического контроллера, нового частотного привода, мотора, муфт и пульта управления.
