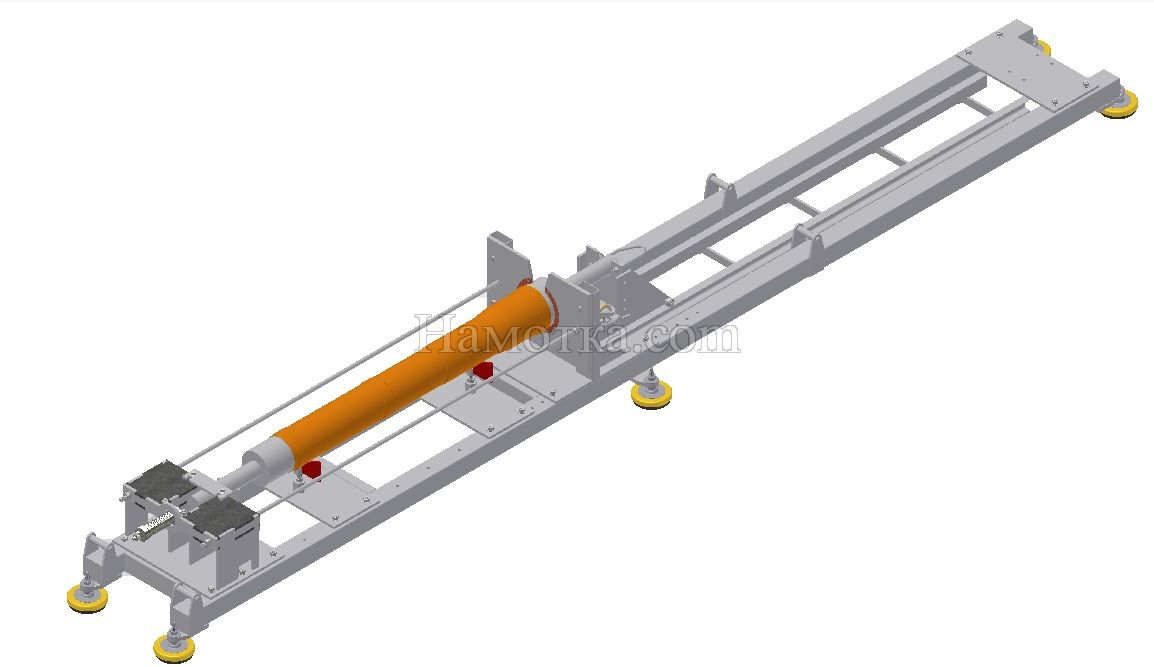

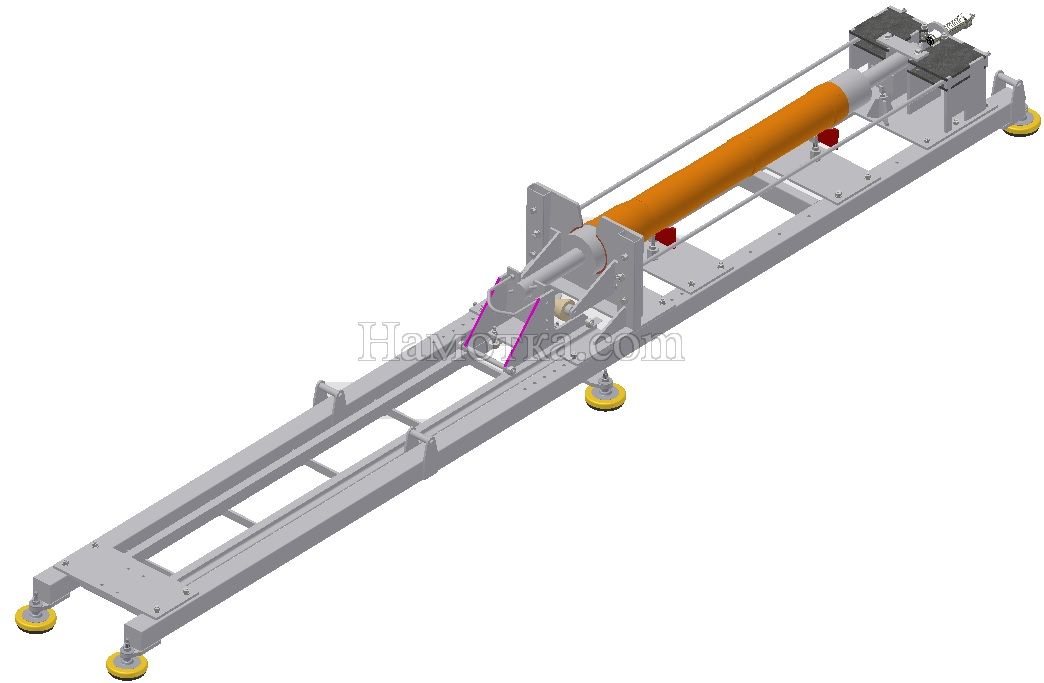

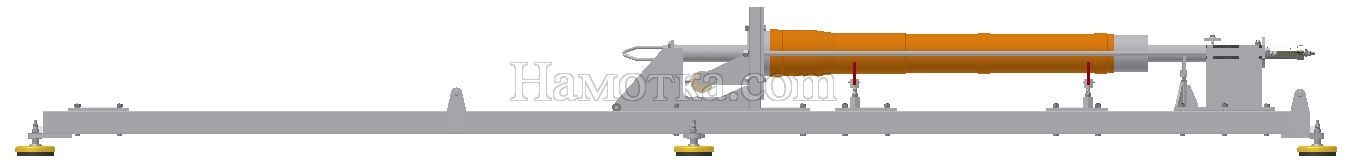

Съемник гидравлический.

Предназначен для управляемого съема изделия  с оправки после окончания процесса полимеризации. Как правило, съем изделия происходит в два этапа:
1. "Сдергивание" изделия гидравлическим штоком с усилием 0.5-100 кН.
2. Вывод оправки из изделия с использованием электромеханической лебедки.

Съемник имеет модульную конструкцию, сменные опорные кольца, для установки оправок различного диаметра. Длина съемника зависит от максимальной длины изделия и составляет от 4.5 до 20 метров.



Технические характеристики

№ Наименование параметров Ед. изм. Данные
1 Диаметр устанавливаемых изделий (варианты) * мм 100...1000
2 Длина устанавливаемых изделий с опорными валами, (варианты) мм 2000, 4000, 6000, 9000
3 Масса оправки с изделием, (варианты) кг 150, 500, 1800, 2400
4 Ход опорной каретки, (варианты) мм 2020, 4020, 6020, 9020
5 Привод хода опорной каретки - Электромеханический
6 Тип приводной лебедки - Электрическая
7 Ход гидроштока съемника (варианты) мм 55, 110, 200, 500
8 Усилие штока гидравлической подсистемы т 5, 10, 15
9 Тип привода насоса гидравлической подсистемы - Ручной
10 Рабочее давление съемника бар 400
11 Срок службы при 2-х сменной работе лет 7

* - диапазон диаметров обеспечивается сменными пластинами с опорными вставками.

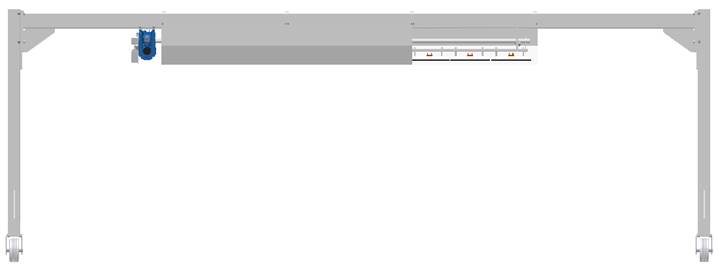

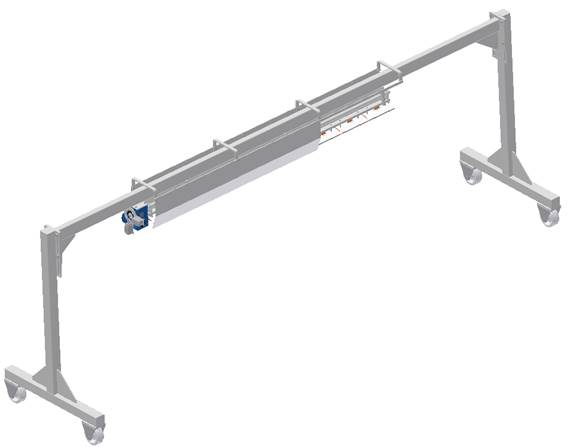

Портальное нагревательное устройство ПНУ-х.

Назначение: Предназначено для подогрева изделия длиной от 400 до 3500 мм на станках модельного ряда РПН. Количество зон нагрева от 2 до 8.

Нагреватель имеет отдельный шкаф управления с регулировкой мощности ИК излучения на каждой секции нагрева, от 0 до 100%. Обратная связь осуществляется с помощью пирометрического датчика, закрепленного на каретке станка. Датчик, сканируя поверхность изделия, определяет температуру в каждой из секций изделия. Контроллер,  управляющий нагревом, увеличивает или уменьшает отдаваемую мощность на каждом секторе нагревателя.

После останова отработки программы ПНУ отключается и отворачивается от нагреваемого изделия по команде ЧПУ станка. Так же возможно ручное управление нагревом.

Наименование Количество секций Мощность секции, кВт Управление
ПНУ-1А 1...3 0.75 Ручное
ПНУ-2А 2...7 0.75; 1 Ручное, от ЧПУ
ПНУ-3А 4...10 0.75; 1 Ручное, от ЧПУ
ПНУ-4А 5...14 0.75; 1 Ручное, от ЧПУ

Технические характеристики.

№ Наименование параметров Ед. изм. Данные

1

Количество зон нагрева

шт

2-8

2

Максимальная мощность одного нагревательного элемента

кВт

1

3

Диапазон длин нагреваемого изделия

мм

400...3500

4

Диапазон диаметров нагреваемого изделия

мм

30...600

5

Диапазон регулирования каждой зоны

%

0...100

6

Устройство обратной связи

-

Пирометрический датчик

7

Метод регулирования температуры на поверхности изделия

-

ПИД

8

Диапазон поддерживаемой температуры на поверхности изделия

° С

30...80

9

Механизм отвода нагревателя

-

Поворот блока нагревательных элементов

10

Мощность установленного электромотора

кВт

0.37

11

Тип электромотора

-

АИС71В4

12

Питание нагревателя

-

3 фазн. 380В, 50 Гц

13

Габариты портального нагревателя*
- длина
- ширина
- высота

мм



5000
1000
1400

* - Указано для ПНУ, предназначенного для установки на станок РПН-400Ф3.
