Координатные системы

Для последующей досборки намоточного станка мы предлагаем координатные системы ЧПУ. Количество управляемых осей - 2...5. К координатным системам возможно подключение дополнительно до 5 устройств, имеющих аналоговое или импульсное управление. Это устройства КППН (вертлюг), автоматические системы натяжения материала, устройства предварительного подогрева ровинга с отводом нагревательной полусферы и т.п.



Наименование координатной системы Длина изделий, мм Диаметр изделий, мм Число осей ЧПУ/не ЧПУ
РПН-400Ф3 (реечный привод) 100...2500 30...430 2,3,4/4
РПН-400РФ3 (ременной привод) 100...3500 30...430 2,3,4/4
РПН-400ТФ3 (реечный привод с усиленной кареткой)* 100...2100 30...400 2,3,4/4
РПН-500Ф3 (реечный привод) 100...3500 30...550 2,3,4/4
РПН-500РФ3 (ременной привод) 100...5000 30...550 2,3,4/4
РПН-500ТФ3 (реечный привод с усиленной кареткой)* 100...3100 30...500 2,3/4
РПН-600Ф3 (реечный привод) 100...3500 30...630 2,3,4,5/5
РПН-600РФ3 (ременной привод) 100...6000 30...630 2,3,4,5/5
РПН-500ТФ3 (реечный привод с усиленной кареткой)* 100...3100 30...600 2,3,4/5

* - Усиленная каретка служит для размещения одновременно тракта пропитки нити (ровинга) и тракта пропитки ткани (ленты). Так же усиленная каретка допускает установку на тракт устройства КППН.

Примеры координатных систем.

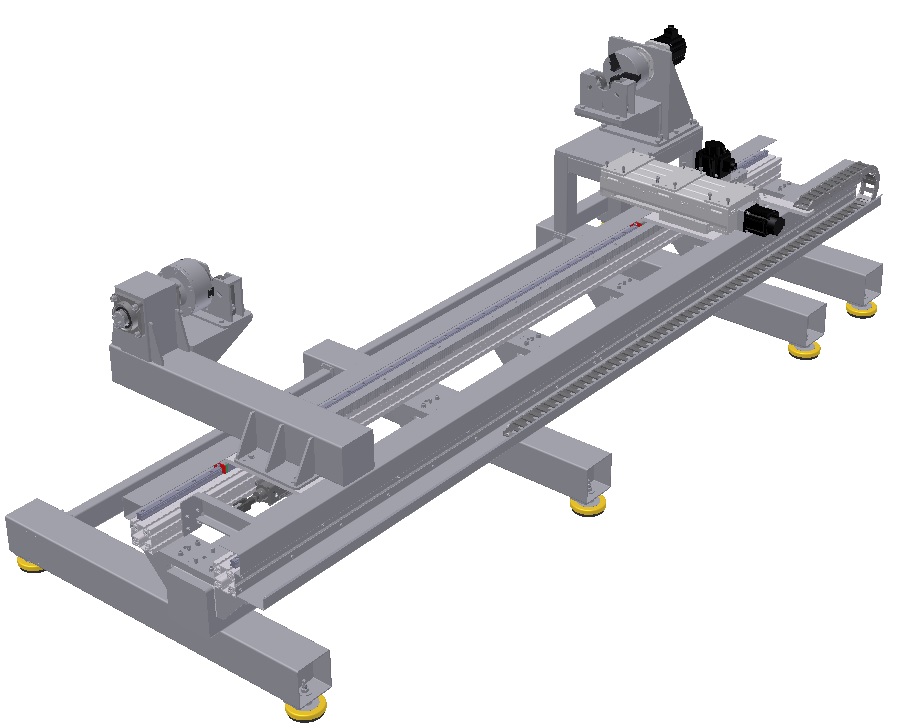

РПН-400Ф3

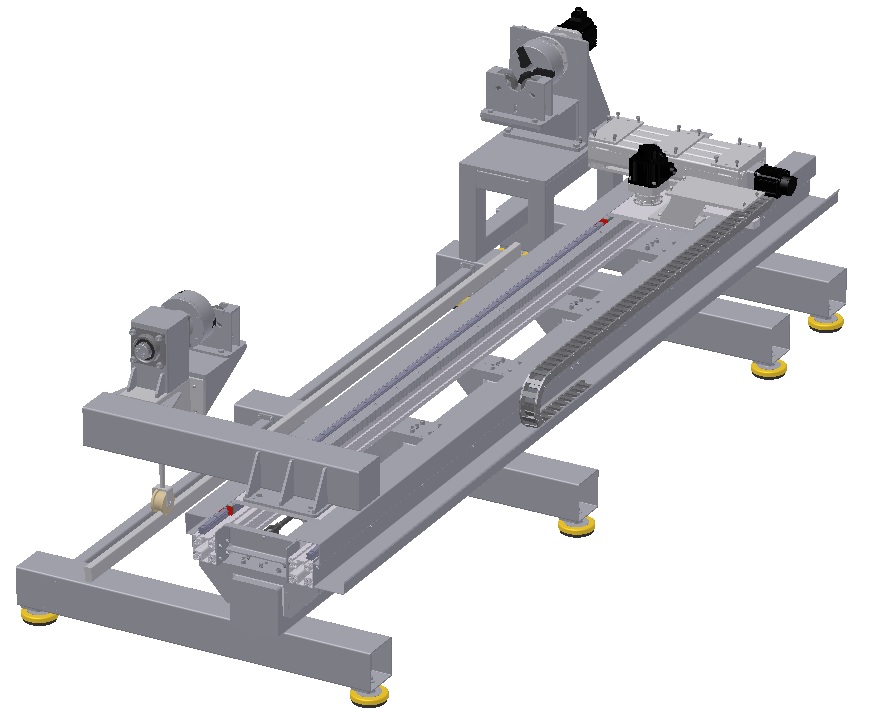

РПН-400ТФ3

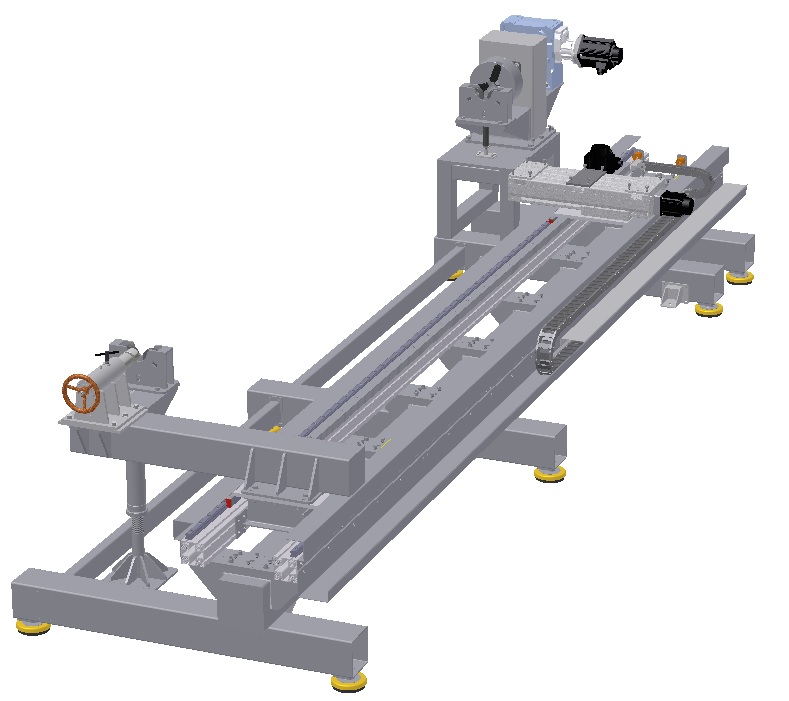

РПН-600Ф3
