Описание станка

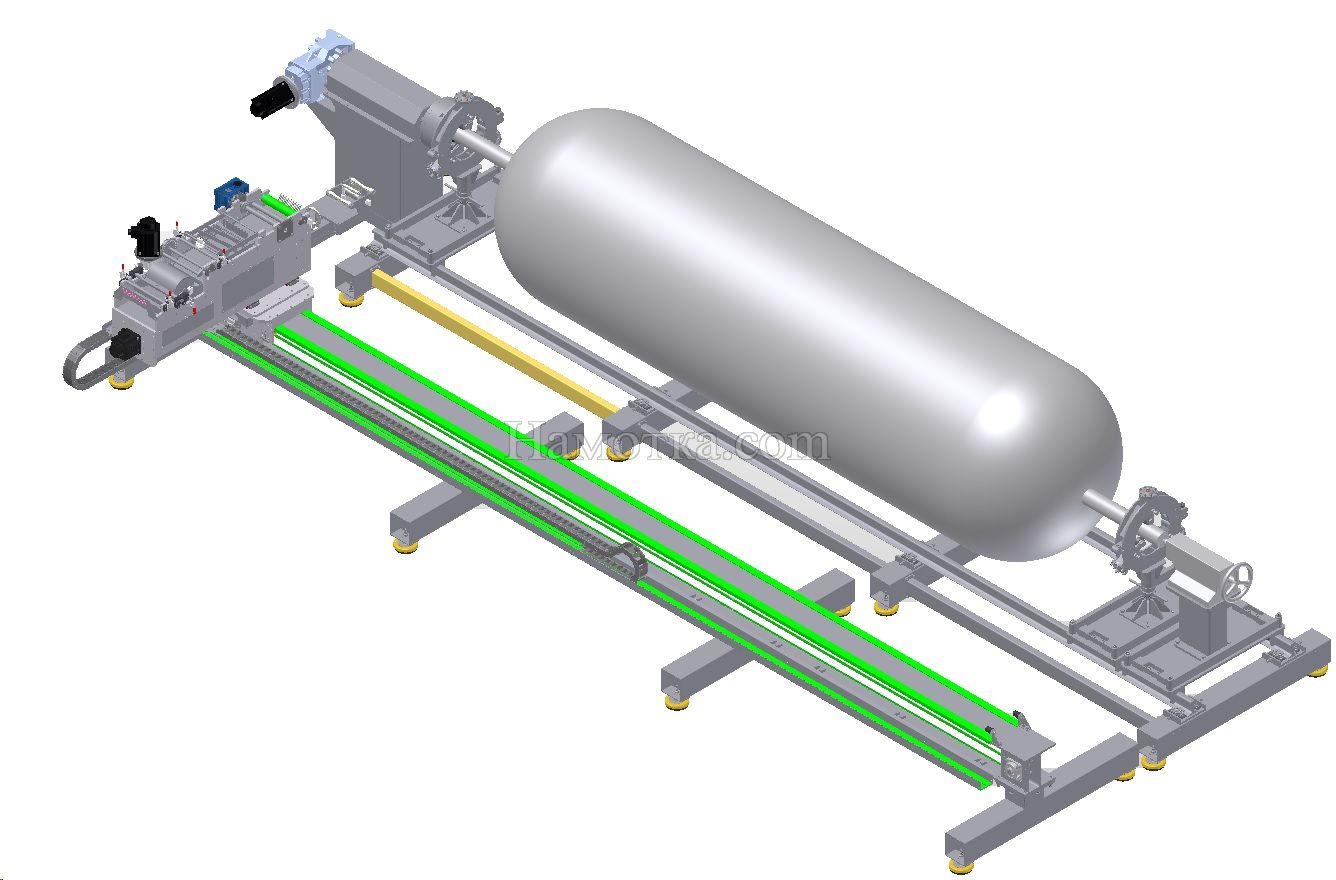

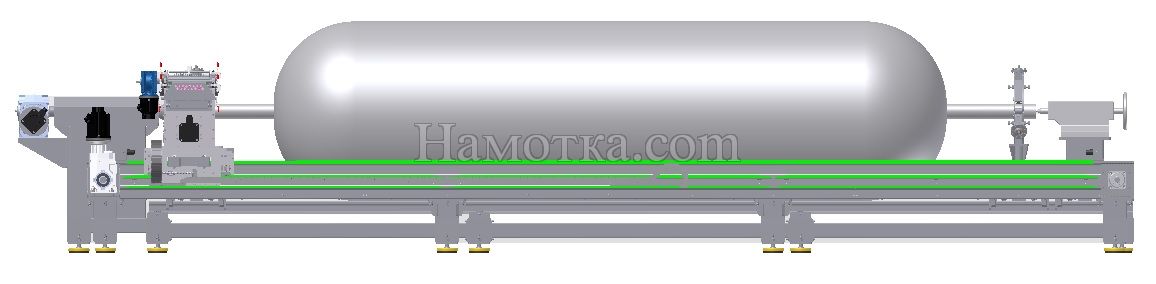

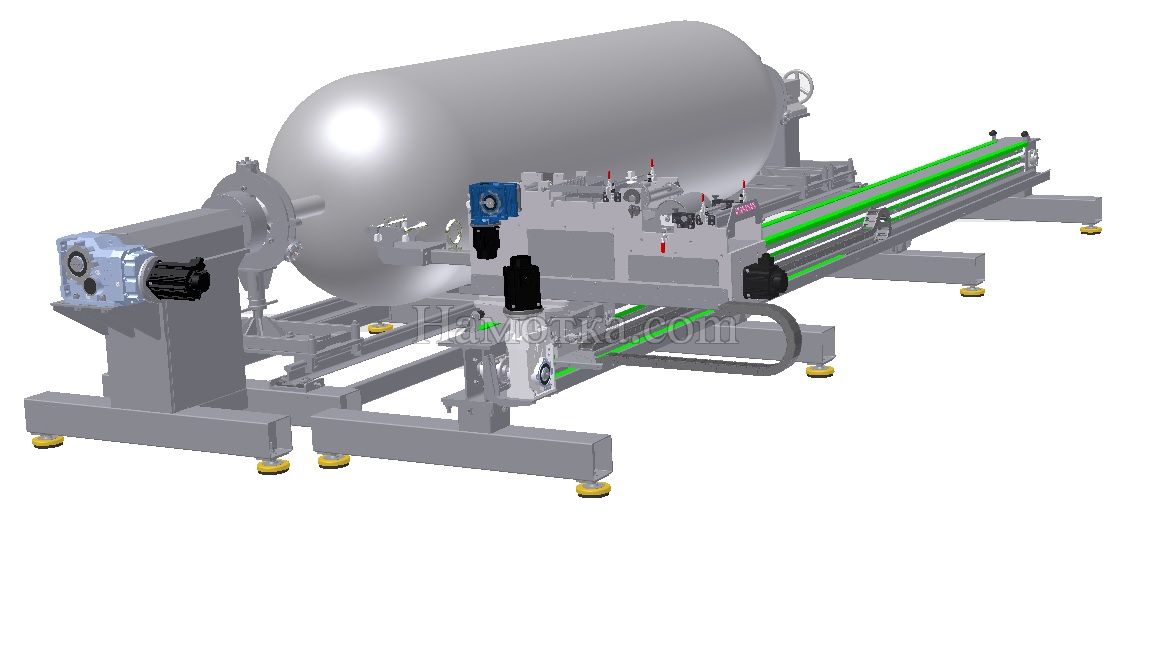

Крупногабаритный 4-х координатный намоточный станок с ЧПУ РПН-1500Ф3 предназначен для радиально-перекрёстной намотки стеклопластиковых, металлокомпозитных емкостей и изделий сложной формы.

Станок оснащен электромеханическим механизмом продольного перемещения задней бабки, позволяющим осуществлять намотку изделий длиной от 600 мм до 6000 мм.

Станок состоит из двух станин – станины каретки и станины бабок. На станине изделия установлен нитепропитывающий тракт НПТ-8А2 с автоматической системой регулировки натяжения сформированной ленты, двухканальной системой регулировки температуры связующего, лотка стока связующего, а так же ИК подогрева выходного полиуретанового ролика тракта.

Станок по требованию заказчика может быть оснащен регистраторами технологических параметров: натяжения сформированной ленты, температуры связующего, температуры зоны намотки и пр.

В базовой комплектации поставляется шпулярник для бобин с внешней размоткой (стекловолокно, базальтоволокно, органоволокно) ШВР-20. Возможна комплектация станка шпулярником ШВР-28, шпулярниками для намотки углеволокном ШВР-ххУ, а так же нитяными шпулярниками серии ШН для высокомодульной нити типа ВМПС.

Исполнение станка – пыле-, влагозащищенное, для работы с углепластиком. Охлаждение шкафа электроавтоматики осуществляется с помощью теплообменного модуля.

Технические характеристики

№ Наименование параметров Ед. изм. Данные
1 Диаметр наматываемых изделий, макс. мм 1500
2 Диаметр наматываемых изделий, мин. мм 100
3 Длина наматываемых изделий, макс.,
мм

5500
4 Масса оправки с наматываемым изделием, макс.,
 кг 1500
5 Количество шпинделей шт 1
6 Количество положений шпинделя шт 1
7 Количество независимо управляемых координат шт

5
8 Ход каретки станка, макс. мм 5900
9 Скорость перемещения каретки при намотке м/мин 0...36
10 Частота вращения шпинделя при намотке об/мин 0…32
11 Углы намотки град 7...90
12 Точность геодезической укладки ленты мм ± 0.5
13 Цена импульса по вращению оправки (ось С) град 0,001
14 Цена импульса по перемещению каретки (ось Z) мм 0,01
15 Цена импульса по перемещению суппорта (ось X) мм 0,01
16 Цена импульса по перемещению суппорта (ось X) град 0,001
17 Ширина ленты на раскладчике, макс. мм 55
18 Натяжение ленты на раскладчике, макс. Н 1200
19 Натяжение ленты на раскладчике, макс. - автомат
20 Тип протяжного тракта - НПТ-8А2
21 Тип сформированной ленты - «мокрая»
22 Количество жгутов в шпулярнике шт 20
23 Количество шпулярников шт 1
24 Тип шпулярника для бобин с внешней размоткой - ШВР-20
25 Диапазон посадочных диаметров устанавливаемых бобин мм 58...78
26 Температура связующего в ванне С (град) 25...90
27 Точность поддержания температуры связующего в ванне С (град) ± 5
28 Мощность нагревателя устройства пропиточного кВт 1,35 (± 5%)
29 Объем ванны пропиточной: (пропитка печатным барабаном) л 8
30 Высота центров бабки шпиндельной и бабки задней от уровня пола мм 1200...1850
31 Габариты станка
-длина мм 7100
-ширина мм 2900
-высота мм 2200
32 Масса станка, макс. кг 3700
