Описание станка

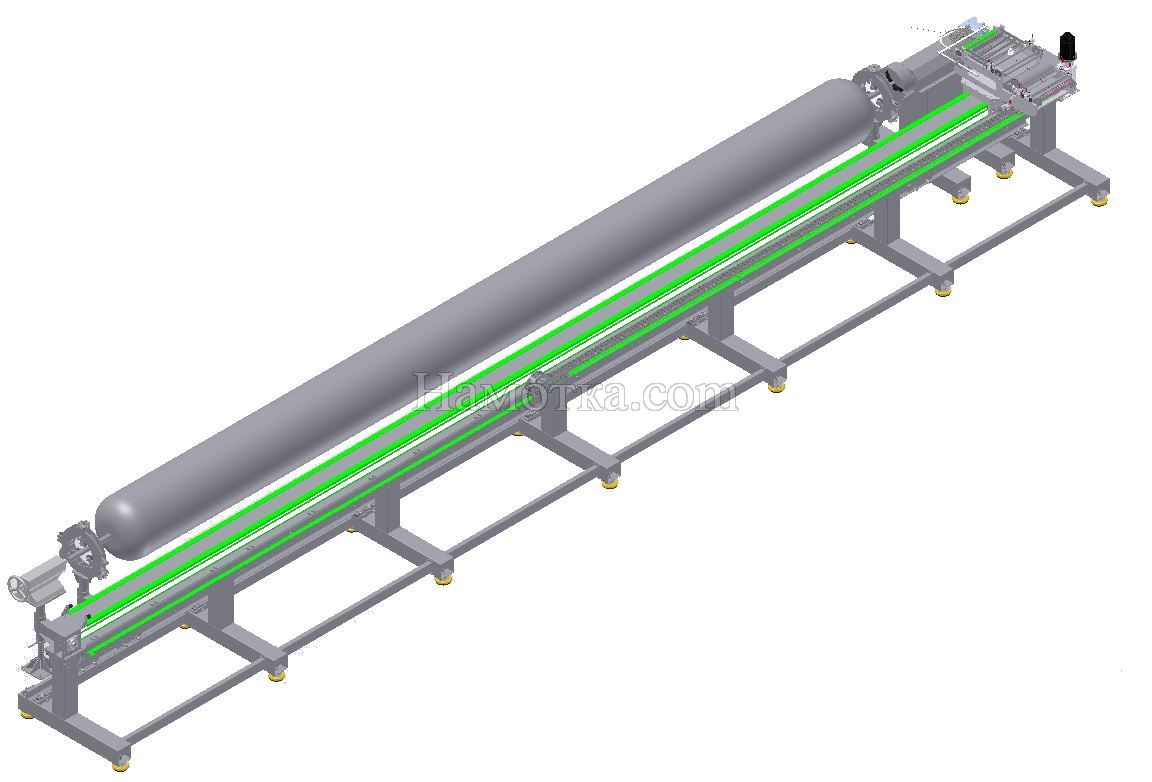

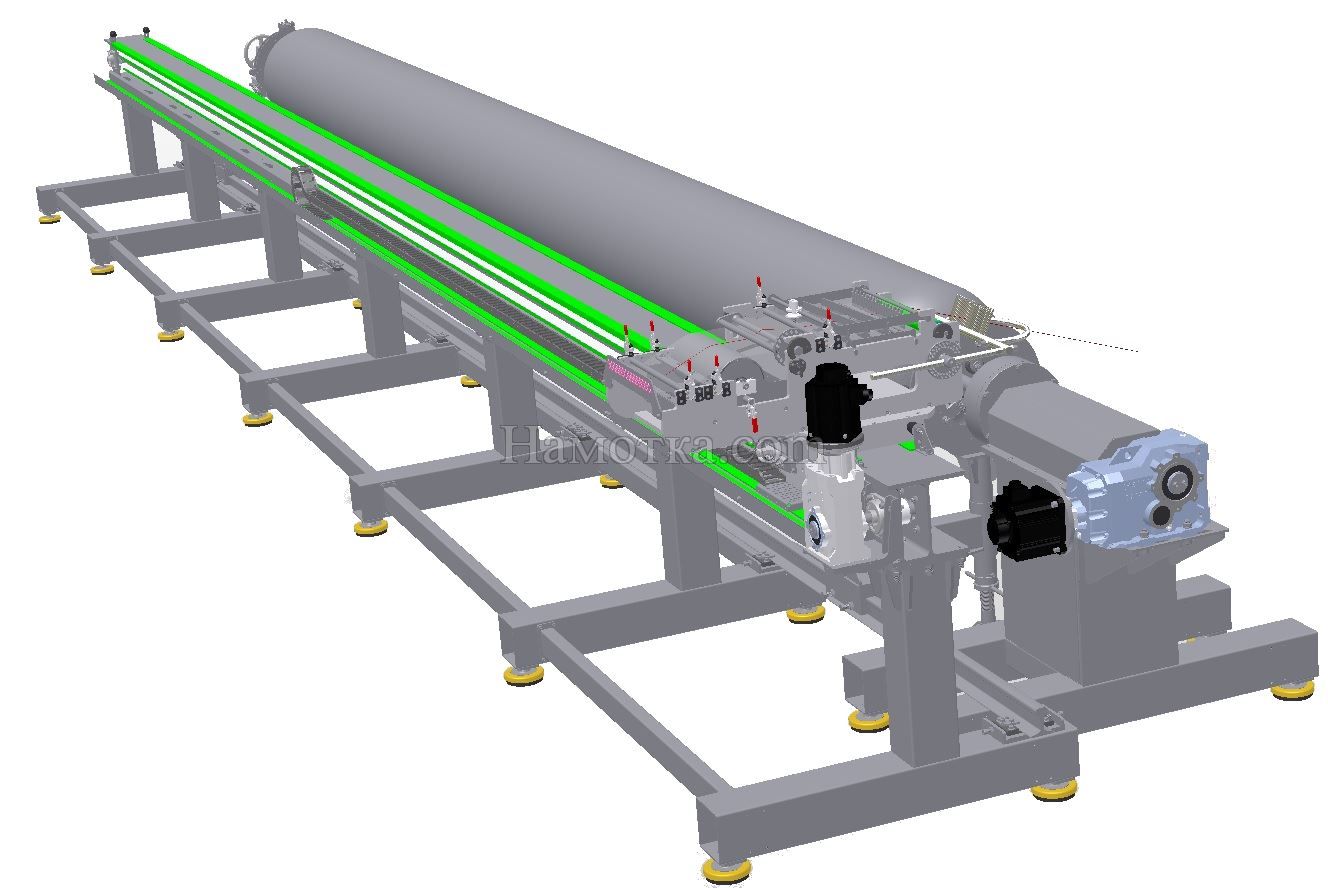

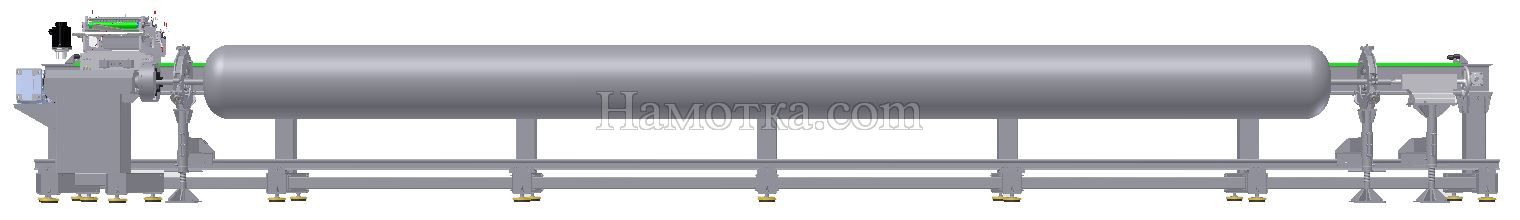

Намоточный станок с ЧПУ РПН-500Ф3 предназначен для радиально-перекрёстной намотки стеклопластиковых, базальтопластиковых, углепластиковых труб большой (до 11 м) длины и средних диаметров.

Станок оснащается нитепротяжным трактом модели НПТ-6Р с системой плавной регулировки наноса связующего и ручной системой регулировки натяжения сформированной ленты. Опционально на станок может быть установлен нитепропитывающий тракт НПТ-8А2 с автоматической системой регулировки натяжения.

Каретка станины станка имеет привод на основе линейного модуля МР-12 собственной разработки. Так же возможно применение системы прямого привода.

В базовой комплектации поставляется шпулярник для бобин с внутренней размоткой серии ШН. Возможна комплектация станка шпулярниками с внешней размоткой ШВР-16, ШВР-20, ШВР-24, ШВР-28, шпулярниками для намотки углеволокном ШВР-ххУ, а так же нитяными шпулярниками для высокомодульной нити типа ВМПС.

В целях безопасности применено устройство аварийного отключения движений станка – трос, расположенный на уровне колена оператора.

Исполнение станка – пыле-, влагозащищенное, для работы с углепластиком.

Охлаждение шкафа электроавтоматики осуществляется с помощью теплообменного модуля.

Станок имеет два дополнительных выносных пульта управления – на каретке станка и на задней части нитепропитывающего тракта.

Возможно оснащение 2-х координатной версии станка устройством КППН. УКППН, предлагаемое к поставке, имеет 16 посадочных мест для высокомодульной нити типа ВМПС. Ширина армируемой ленты может иметь значения от 10 до 200 мм. Выходная гребенка вертлюга может оснащаться инфракрасным нагревателем для подогрева зоны намотки.

Технические характеристики

№ Наименование параметров Ед. изм. Данные
1 Диаметр наматываемых изделий, макс.
Варианты исполнения станка		 мм 800
2 Диаметр наматываемых изделий, мин. мм 80
3 Длина наматываемых изделий, макс.,
Варианты исполнения станка 		мм

9000,11000
4

Масса оправки с наматываемым изделием, макс.,

Варианты исполнения станка		 кг 1800.2200
5 Количество шпинделей шт 1
6 Диаметр патрона шпинделя,
Варианты исполнения станка		 мм 315
7 Ход каретки станка, макс.,
Варианты исполнения станка		 мм

9460,12000
8 Скорость перемещения каретки при намотке м/мин 0…45
9 Скорость перемещения каретки установочная, макс. м/мин 60
10 Частота вращения шпинделя при намотке об/мин 0…60
11 Частота вращения шпинделя установочная, макс. об/мин 90
12 Скорость намотки (при диаметрах оправки 250 мм) , макс. м/мин 45
13 Углы намотки град 6…90
14 Количество независимо управляемых координат, штатное исполнение
с самораскладывающим узлом		 шт 2+1
15 Точность геодезической укладки ленты мм ±0.5
16 Цена импульса по вращению оправки град 0,01
17 Цена импульса по перемещению каретки мм 0,01
18 Ширина ленты при перекрестной намотке мм 4…110
19 Натяжение ленты Н 100…1400
20 Количество жгутов в шпулярнике,
Варианты исполнения шпулярника 		шт 20,24,28
21 Количество шпулярников, размотка внутренняя шт 1
22 Количество нитетрактов шт 1
23 Тип нитепропитывающего тракта - ПТ-6Р, НПТ-8А2
24 Температура связующего в ванне С (град) 25…80
25 Точность поддержания температуры связующего С (град) ± 5
26 Мощность нагревателя устройства пропиточного кВт 1 (± 5%)
27 Объем ванны пропиточной, без учета барабана л 8
28 Мощность мотора устройства КППН** кВт 1,5
29 Максимальная потребляемая мощность кВт 7.2
30 Габариты станка, при длине наматываемого изделия 4000 мм, диаметре 200 мм
-длина мм 13190
-ширина мм 4340
-высота мм 2000
31 Масса станка, макс. кг 3810
32 Срок службы станка при 2-х сменной работе лет 7

* -УККПН является дополнительной программируемой осью станка.
** - поставляется опционально
