Описание станка

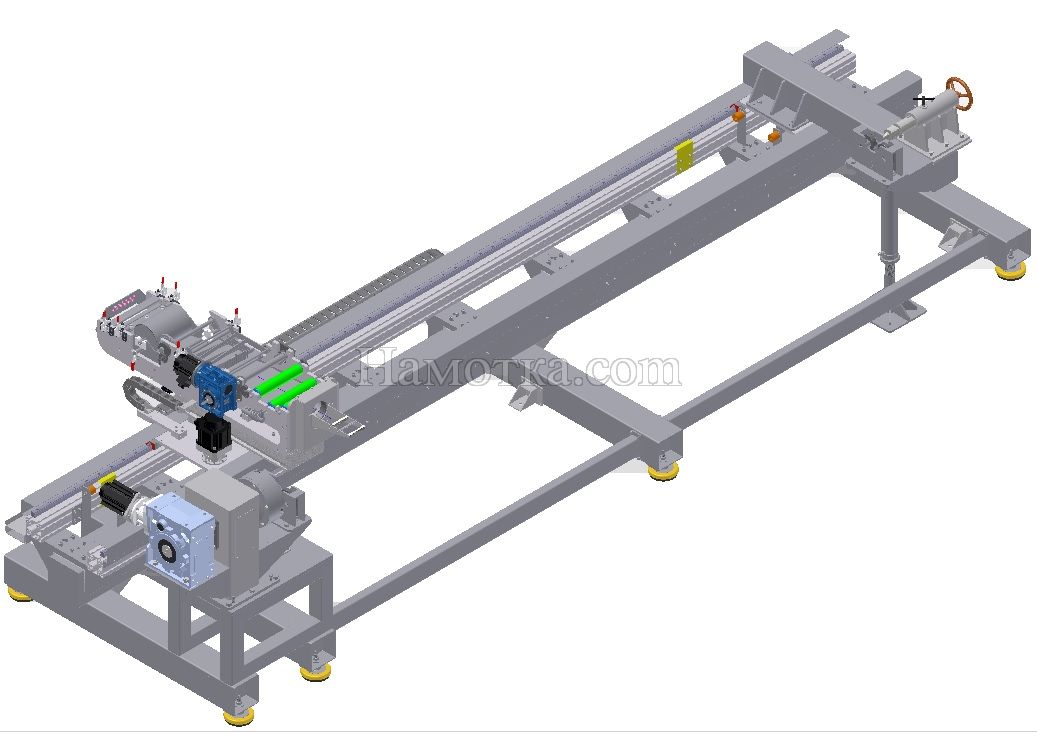

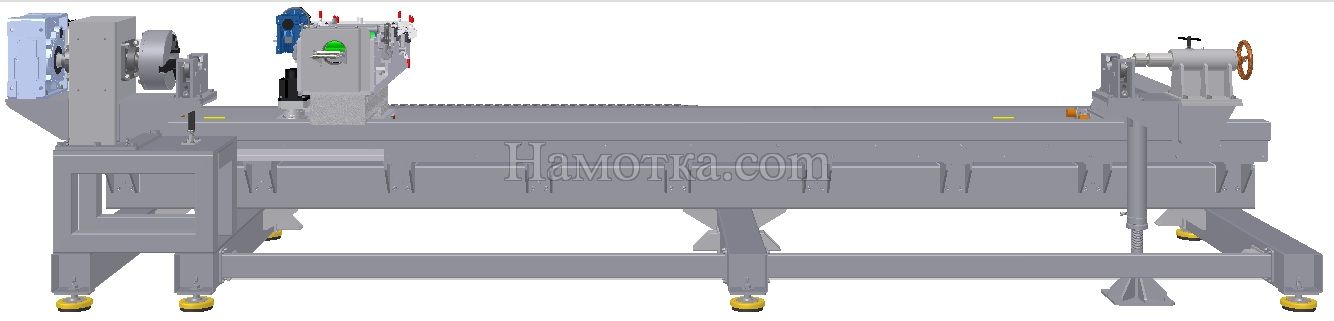

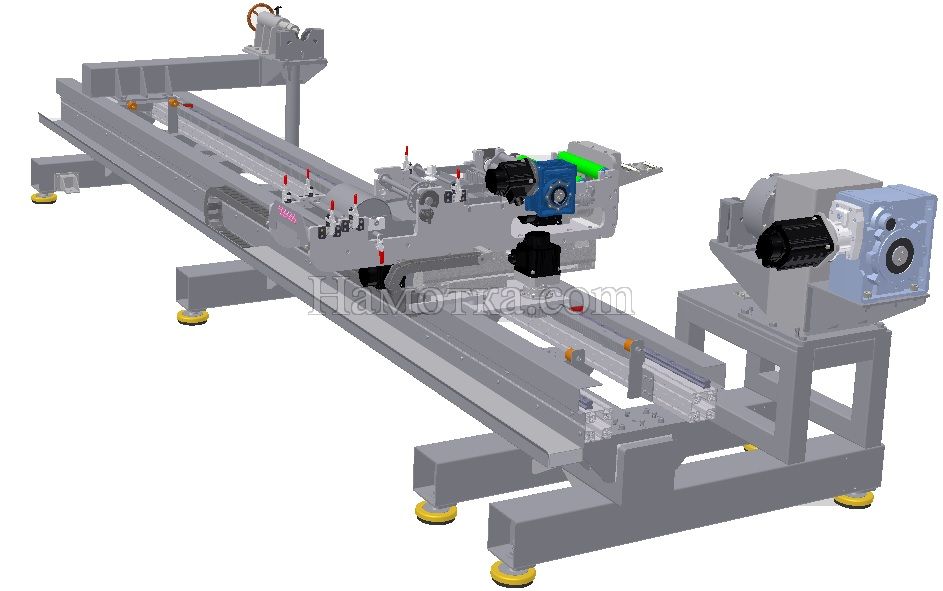

Высокопроизводительный станок-полуавтомат с ЧПУ РПН-600Ф3 предназначен для радиально-перекрёстной намотки стеклопластиковых, металлокомпозитных баллонов и изделий сложной формы. Намотка в базовой комплектации возможна на металлический, полимерный лейнер и шарообразное тело вращения.

Станок оснащен электропневматическим механизмом перемещения задней бабки, обеспечивающим поджим или растяжение закрепленного лейнера с регулируемым усилием от 7 до 140 кг.

Координата продольного перемещения каретки, в зависимости от длины хода, реализована на основе различных типов линейных модулей. Так, если длина хода каретки составляет 810,1560 и 1960 мм, то устанавливается модуль ЛМР-2500 собственной разработки, на основе армированных полиуретановых ремней. Модуль оснащен узлами плавной регулировки натяжения, успокоителями ремня и системой компенсации рывков при перепаде частот во время отработки программы с линейной интерполяцией. На ход свыше 1960 мм применяется линейный модуль с системой прямого привода.

Станок в базовой комплектации оснащается нитепротяжным трактом модели НПТ-5Р с системой плавной регулировки наноса связующего и ручной системой регулировки натяжения сформированной ленты. По отдельному ТЗ возможна установка нитепротяжного тракта НПТ-8А2 с автоматической системой регулировки натяжения.

В базовой комплектации поставляется шпулярник для бобин с внешней размоткой (стекловолокно, базальтоволокно, органоволокно) ШВР-12. Возможна комплектация станка шпулярником ШВР-16, шпулярниками для намотки углеволокном ШВР-ххУ, а так же нитяными шпулярниками для высокомодульной нити типа ВМПС.

В целях безопасности применено устройство аварийного отключения движений станка – трос, расположенный на уровне колена оператора

Исполнение станка – пыле-, влагозащищенное, для работы с углепластиком. Охлаждение шкафа электроавтоматики осуществляется с помощью теплообменного модуля.

Технические характеристики

№ Наименование параметров Ед. изм. Данные
1 Диаметр наматываемых изделий, макс. мм 600
2 Диаметр наматываемых изделий, мин. мм 50
3 Длина наматываемых изделий, макс.,
Варианты исполнения станка		 мм

1200,1500,

2500,3500
4 Масса оправки с наматываемым изделием, макс.,
Варианты исполнения станка		 кг 110,240,400
5 Количество шпинделей шт 1
6 Диаметр патрона шпинделя, переднего и заднего мм 250
7 Ход каретки станка, макс.,
Варианты исполнения станка		 мм

1560,1960,

2960,3960
8 Скорость перемещения каретки при намотке м/мин 0…45
9 Скорость перемещения каретки установочная, макс. м/мин 60
10 Скорость перемещения суппорта при намотке м/мин 0…22
11 Скорость перемещения суппорта установочная, макс. м/мин 60
12 Частота вращения шпинделей при намотке об/мин 0…60
13 Частота вращения шпинделей установочная, макс. об/мин 90
14 Частота вращения раскладчика об/мин 0...48
15 Углы намотки град 6…90
16 Количество независимо управляемых координат шт 4
17 Скорость намотки (при диаметрах оправки 250 мм) , макс. м/мин 45
18 Точность геодезической укладки ленты мм ±0.5
19 Цена импульса по вращению оправки град 0,01
20 Цена импульса по перемещению каретки мм 0,01
21 Цена импульса по перемещению суппорта мм 0,01
22 Цена импульса по вращению раскладчика град 0,01
23 Ширина ленты при перекрестной намотке мм 4…40
24 Натяжение ленты Н 50…600
25 Количество жгутов в шпулярнике,
Варианты исполнения шпулярника 		шт 10,12,16
26 Количество шпулярников, размотка внешняя* шт 1
27 Количество нитетрактов шт 1
28 Тип нитепропитывающего тракта - НПТ-5Р, НПТ-8А2
29 Температура связующего в ванне С (град) 25…80
30 Точность поддержания температуры связующего С (град) ± 5
31 Мощность нагревателя устройства пропиточного кВт 1 (± 5%)
32 Объем ванны пропиточной, без учета барабана л 8
33 Максимальная потребляемая мощность кВт 6,8
34 Габариты станка, при длине наматываемого изделия 1500 мм, диаметре 600 мм
-длина мм 3590
-ширина мм 3627
-высота мм 2000
35 Масса станка, макс. кг 1740
36 Срок службы станка при 2-х сменной работе лет 7

* - По требованию заказчика возможна поставка шпулярника для бобин с внутренней размоткой ровинга или нитяным шпулярником.
