Описание станка

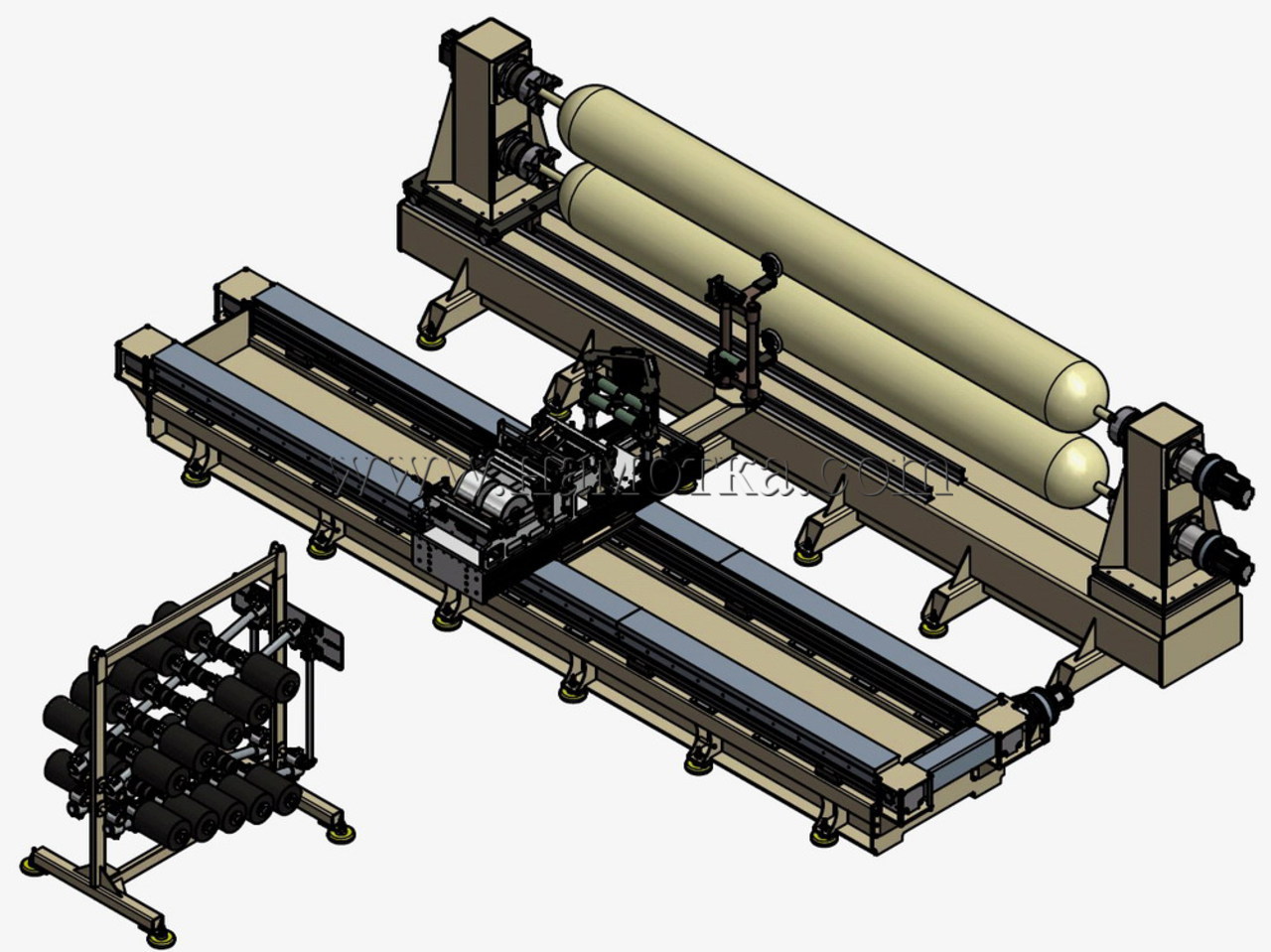

Высокопроизводительный двушпиндельный станок-полуавтомат с ЧПУ РПН2-400Ф3 предназначен для радиально-перекрёстной намотки стеклопластиковых, металлокомпозитных баллонов и изделий сложной формы. Намотка в базовой комплектации возможна на металлический или полимерный лейнер. Так же на данном станке возможна намотка стеклопластиковых и базальтопластиковых труб диаметром до 400 мм, длиной до 4500 мм.

Станок оснащен электропневматическим механизмом продольного перемещения патронов задней бабки, обеспечивающим поджим или растяжение закрепленного лейнера с регулируемым усилием от 10 до 200 кг.

Станок оснащается нитепротяжным трактом модели НПТ2-8Р с системой плавной регулировки наноса связующего и ручной системой регулировки натяжения сформированной ленты. Между раскладчиком станка и трактом установлена система пневмокомпенсации провисания жгута.

В базовой комплектации поставляется шпулярник для бобин с внешней размоткой (стекловолокно, базальтоволокно, органоволокно) ШВР-20. Возможна комплектация станка шпулярниками для намотки углеволокном ШВР-ххУ, а так же нитяными шпулярниками для высокомодульной нити типа ВМПС.

Исполнение станка – пыле-, влагозащищенное, для работы с углепластиком. Охлаждение шкафа электроавтоматики осуществляется с помощью теплообменного модуля.

Технические характеристики

№ Наименование параметров Ед. изм. Данные
1 Диаметр наматываемых изделий, макс. мм 400
2 Диаметр наматываемых изделий, мин. мм 50
3 Длина наматываемых изделий, макс., мм 3500, 4000, 4500
4

Масса оправки с наматываемым изделием, макс.,

Варианты исполнения станка		 кг 550
5 Количество шпинделей шт 2
6 Диаметр патрона шпинделя, переднего и заднего мм 250
7 Ход каретки станка, макс.,
Варианты исполнения станка		 мм

3960, 4460,

4960
8 Скорость перемещения каретки при намотке м/мин 0…45
9 Скорость перемещения каретки установочная, макс. м/мин 60
10 Частота вращения суппорта при намотке м/мин 0…22
11 Частота вращения суппорта установочная, макс. м/мин 60
12 Частота вращения шпинделей при намотке об/мин 0…60
13 Частота вращения шпинделей установочная, макс. об/мин 90
14 Скорость намотки (при диаметрах оправки 250 мм) , макс. м/мин 45
15 Углы намотки град 6…90
16 Количество независимо управляемых координат, штатное исполнение
с самораскладывающим узлом (опционально)		 шт 4
17 С дополнительной координатой А (поворот раскладчика вокруг
поперечной горизонтальной оси)		 шт 6
18 Точность геодезической укладки ленты мм ±0.5
19 Цена импульса по вращению оправки град 0,01
20 Цена импульса по перемещению каретки мм 0,01
21 Цена импульса по перемещению суппорта мм 0,01
22 Цена импульса по вращению раскладчика (опция) град 0,01
23 Ширина ленты при перекрестной намотке мм 4…40
24 Натяжение ленты Н 70…700
25 Количество жгутов в шпулярнике,
Варианты исполнения шпулярника 		шт 20
26 Количество шпулярников, размотка внешняя* шт 1
27 Количество нитетрактов шт 1
28 Тип нитепропитывающего тракта - НПТ2-8Р
29 Температура связующего в ванне С (град) 25…80
30 Точность поддержания температуры связующего С (град) ± 5
31 Мощность нагревателя устройства пропиточного кВт 1 (± 5%)
32 Объем ванны пропиточной, без учета барабана л 8
33 Максимальная потребляемая мощность кВт 8,4
34 Габариты станка, при длине наматываемого изделия 4000 мм, диаметре 400 мм
-длина мм 5590
-ширина мм 2400
-высота мм 2000
35 Масса станка, макс. кг 1410
36 Срок службы станка при 2-х сменной работе лет 7

* - По требованию заказчика возможна поставка шпулярника для бобин с внутренней размоткой ровинга или нитяным шпулярником.
